產品名稱及型號：法蘭式襯氟蝶閥D341F4、D341F46

產品特點及用途：

D341F4、D341F46 型對夾式襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

主要性能規范：

中線結構

驅動方式：蝸輪傳動、電動、氣動

適用溫度: -40℃～80℃

適用介質: 強腐蝕性介質

公稱通徑DN50~DN1000

公稱壓力PN10~PN16

【閥門型號】

手動襯氟蝶閥型號：D41F4/P（半襯）、D41F46/P（半襯）、D41F4（全襯）、D41F46（全襯）；
蝸輪襯氟蝶閥型號：D341F4/P（半襯）、D341F46/P（半襯）、D341F4（全襯）、D341F46/P（全襯）；
氣動襯氟蝶閥型號：D641F4/P（半襯）、D641F46/P（半襯）、D641F4（全襯）、D641F46（全襯）；
電動襯氟蝶閥型號：D941F4/P（半襯）、D941F46/P（半襯）、D941F4（全襯）、D941F46（全襯）。

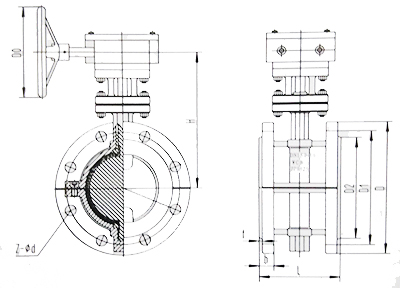

【結構示意圖】

【技術參數標準】

設計與制造標準：GB/T12238
結構長度標準：GB12221（短系列） ASME B16.10 JIS B2002
法蘭尺寸標準：HG/T20592-2009 ANS B1S52212
壓力試驗標準：GB/T13927-92 API 598
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、CLASS150
驅動方式：氣動、手動、電動
連接方式：對夾、法蘭

【外形和連接尺寸】

DN (mm)	NPS (inch)	L	D	D1	D2	F	B	N-ФD	W	D0	H	WT(kg)
		PN0.6MPa
40	1 1/2	106	130	100	90	3	16	4-Ф14	160	-	140	10
50	2	108	140	110	110	3	16	4-Ф14	200	-	160	12
65	2 1/2	112	160	130	125	3	16	4-Ф14	250	-	160	13
80	3	114	185	150	145	3	18	4-Ф18	250	-	170	14
100	4	127	205	170	175	3	18	4-Ф18	300	-	180	16
125	5	140	235	200	200	3	20	8-Ф18	300	-	275	18
150	6	140	260	225	200	3	20	8-Ф18	-	200	295	38
200	8	152	315	280	255	3	22	8-Ф18	-	200	320	74
250	10	250	370	335	310	3	24	12-Ф18	-	240	385	105
300	12	270	435	375	362	4	24	12-Ф23	-	240	390	142
350	14	290	485	445	412	4	26	12-Ф23	-	240	460	179
400	16	310	535	495	462	4	28	16-Ф23	-	280	510	220
450	18	330	590	550	518	4	28	16-Ф23	-	280	540	268
500	20	350	640	600	568	4	30	16-Ф23	-	320	570	378
600	24	390	755	705	670	5	30	20-Ф25	-	320	660	608
700	28	430	860	810	775	5	32	24-Ф25	-	360	710	1050
800	32	470	975	920	880	5	34	24-Ф30	-	360	780	1320
900	36	510	1075	1020	980	5	36	24-Ф30	-	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-Ф30	-	400	990	-
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-Ф18	160	-	140	10
50	2	108	160	125	100	3	20	4-Ф18	200	-	160	12
65	2 1/2	112	180	145	120	3	20	4-Ф18	250	-	165	14
80	3	114	195	160	135	3	22	4-Ф18	250	-	170	16
100	4	127	215	180	155	3	22	8-Ф18	300	-	180	18
125	5	140	245	210	185	3	24	8-Ф18	300	-	275	20
150	6	140	280	240	210	3	24	8-Ф23	-	200	295	38
200	8	152	335	295	265	3	26	8-Ф23	-	200	320	74
250	10	250	390	350	320	3	28	12-Ф23	-	240	385	105
300	12	270	440	400	368	4	28	12-Ф23	-	240	390	142
350	14	290	500	460	428	4	30	16-Ф23	-	240	460	179
400	16	310	565	515	482	4	32	16-Ф25	-	280	510	220
450	18	330	615	565	532	4	32	20-Ф25	-	280	540	268
500	20	350	380	620	585	4	34	20-Ф25	-	320	570	378
600	24	390	780	725	685	5	36	20-Ф30	-	320	660	608
700	28	430	895	840	800	5	40	20-Ф30	-	360	710	1050
800	32	470	1010	950	905	5	44	24-Ф34	-	360	780	1320
900	36	510	1110	1050	1005	5	46	28-Ф34	-	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-Ф34	-	400	900	1900
