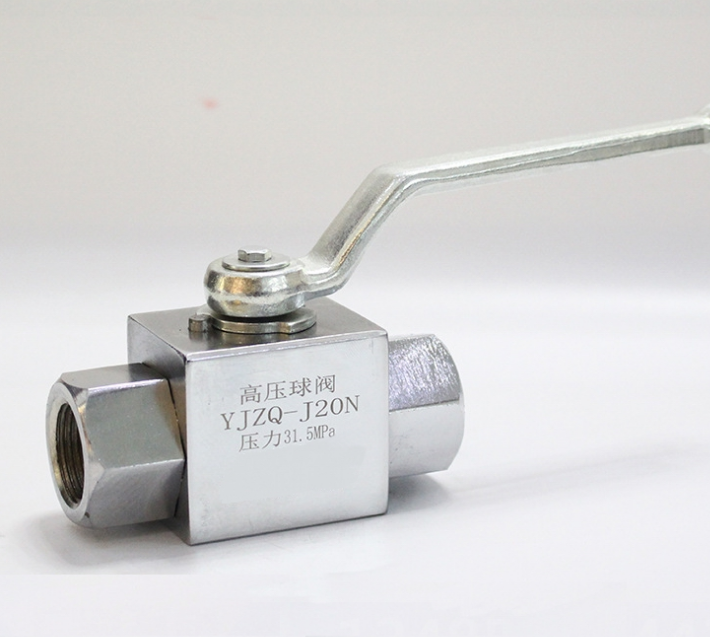

YJZQ高壓液壓球閥YJZQ高壓液壓球閥，適用于液壓系統、化工系統的各種管道啟閉。切換迅速、方便、流體阻力小，是所有閥類中流體阻力最小的一種，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。桿件密封可靠。在球閥啟閉時，閥桿只做旋轉運動，所以閥桿填料密封不容易被破壞，閥桿倒封密封的密封力隨介質壓力的增大而增大。應用介質：液壓油、水一乙二醇及其他混合物。

產品名稱：高壓液壓球閥產品型號：YJZQ。

標準尺寸：DN10~DN50結構形式：球形。

名義壓力：~連接方式：外螺紋，內螺紋。

適溫：-20~232℃~450℃的驅動方式：手動。

外殼材料：鑄鋼、不銹鋼制造標準：國標GB、德國DIN、美國API、ANSI。

產品描述。

YJZQ高壓液壓球閥適用于液壓系統、化工系統的各種管道啟閉。切換迅速、方便、流體阻力小，是所有閥類中流體阻力最小的一種，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。桿件密封可靠。在球閥啟閉時，閥桿只做旋轉運動，所以閥桿填料密封不容易被破壞，閥桿倒封密封的密封力隨介質壓力的增大而增大。應用介質：液壓油、水一乙二醇及其他混合物。商品特性

YJZQ高壓液壓球閥是我公司引進德國先進技術工藝，主要應用于液壓管路中控制油液的流通及截?cái)啵哂辛髯钃p失小，密封性可靠，操作方便，外觀美觀等特點。圖解符號

規范壓力：適用介質：液壓油。

螺釘外形結構圖。

螺釘外形尺寸表。

D1D2L1L2L3L4H1H2H3型。

YJZQ-J10NΦ10M18×1.5781410532163676。

YJZQ-J15NΦ15M22×1.5861614738194580。

YJZQ-J20NΦ20M27×21081818548252555101

YJZQ-J25NΦ25M33×2116201855728.564111。

YJZQ-J32NΦ32M42×2136222407537.584134。

YJZQ-J40NΦ40M48×21482408542.595165。

YJZQ-J50NΦ50M64×21802624010452112.5180。

外螺紋外形結構圖。

外螺紋外形尺寸表。

D1D2D3L1L2L3L4L5H1H2H3。

YJZQ-J10WΦ10Φ20M27×1.59416210532163676。

YJZQ-J15WΦ15Φ22M30×1.510216214738194580。

YJZQ-J20WΦ20Φ28M36×2124182.5185482555101。

YJZQ-J25WΦ25Φ35M42×2136202.51855728.564111。

YJZQ-J32WΦ32Φ40M52×2150202.52407537.584134。

YJZQ-J40WΦ40Φ50M64×2180242.52408542.595165。

YJZQ-J50WΦ50Φ60M72×2210262.524010452112.5180。

板狀外形結構圖。

平板外形尺寸表。

AhHL0EFLL1L2L3L4FLD型。

YJZQ-J10B33426816038548145561110Φ710。

YJZQ-J15B3946751604260909252626260616Φ915。

YJZQ-J20B4950781805070108607.517Φ1120

YJZQ-J25B526086220557711465801117.5Φ1125。
